HIWIN上银 FDW 上银滚珠丝杠螺母
扫码获取价格库存技术资料
- 品牌: 上银 丝杆线轨 v850
- 分类: 双螺母插管型FDW
- 类型:
- 属性: HIWIN上银 FDW 上银滚珠丝杠螺母，-HIWIN上银 FDW 上银滚珠丝杠螺母-HIWIN上银 FDW 上银微型丝杆选型 上银的滚珠丝杆是一种高质量的传动装置，可以实现高精度的线性运动。这种丝杆采用滚珠来滚动，而不是传统的滑动方式。这种设计不仅可以减少摩擦力，提高运动效率，还可以更好地实现线性运动的精度和稳定性。因此，在许多领域，如机械制造、自动化设备和精密仪器等，上银的滚珠丝杆都被广泛应用。然而，这种高质量的传动装置的价格并不便宜。根据不同的参数和规格，上银的滚珠丝杆的价格-HIWIN上银 FDW 上银滚珠丝杠螺母--HIWIN上银 FDW 上银滚珠丝杠螺母-

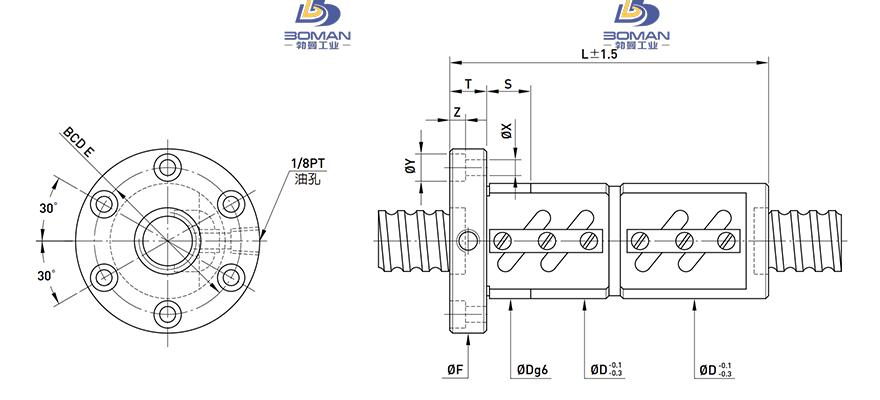

HIWIN上银 FDW 上银滚珠丝杠螺母 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 13.324 |
|
| 滚珠节圆直径 | 16.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 40 |
|
| 法兰直径 | 64 |
|
| 螺母长度 | 80 |
|
| 螺母安装 | PCD | 51 |
| 额定动负载 | CaN | 763 |
| 额定静负载 | C0aN | 1400 |
| 有效圈数 | 2.5x1 |
|
| 法兰盘宽度 | 12 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 32 |
HIWIN上银 FDW 上银滚珠丝杠螺母此型号部分数据来源于PMI RDIC3206-4 pmi丝杆等级
